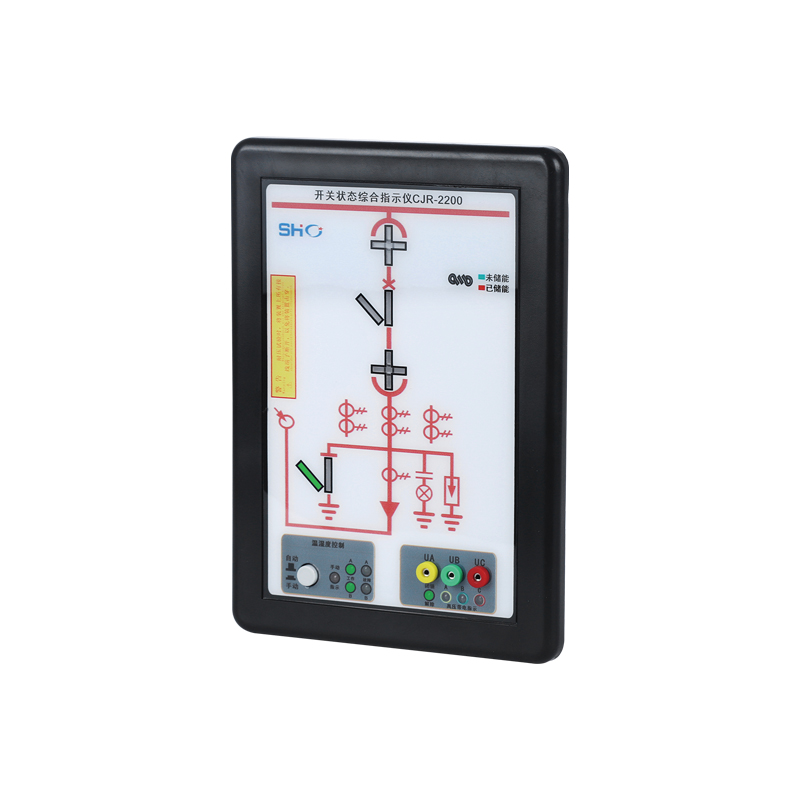

CJR-2200 开关状态指示仪是一种多功能、智能化模拟动态指示器。用于 3-35kV 户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。可取代现有的 一次回路模拟、带电显示器、自动加热除湿控制器，具备了断路器分合闸状态指示、 储能指示、接地开关指示、手车位置指示、及 RS485 通信接口等多项功能。

本产品采用性能优良的单片机控制，采用工业级电子元件，采用独特的软硬件抗 干扰技术。与传统开关状态指示仪相比，可靠性更高，搞干扰能力更强。产品量身订做： 根据用户不同要求，进行不同的功能组合设计。本产品外观精致、美观，极大地简化、 美化了开关柜的面板。

主要功能

·一次模拟图动态指示

·自动调节柜内温度及凝露

·高压带电指示、闭锁输出

·两路负载接口

·加热器断线检测

·RS485 通信接口

技术特性

·供电电源：AC/DC 80-270V

·工作环境：-10℃ ~50℃，≤ 95%RH

·存贮环境：-40℃ ~80℃，≤ 95%RH

·抗电强度：外壳与端子间≥ AC2000V/1min

·绝缘性能：外壳与端子间≥ 100MΩ

·抗电磁干扰性能：符合 GB/T 17626

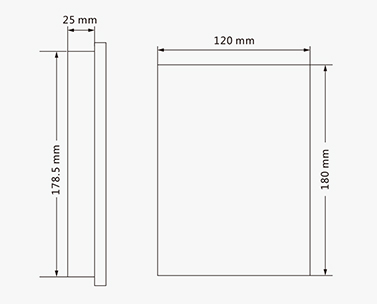

安装方式

外形尺寸：200×130×60mm³

开孔尺寸：180×120mm²
