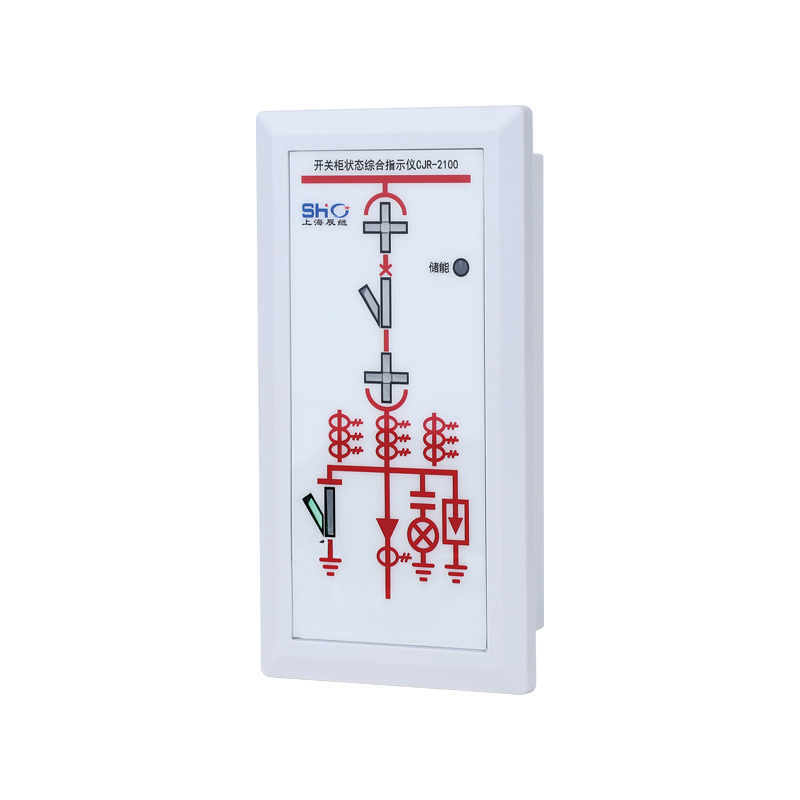

该系列开关状态模拟指示仪是根据当前中压系统开关柜技术发展而开发设计的一 种新型的实用性产品。具有一次动态模拟指示，集成断路器分合位置、小车工作试验 位置、接地刀分合位置、弹簧储能位置等开关状态直观显示，便于远距离观察当前开 关位置信息。本产品采用插拔式电连接，对应接线或检修使用非常方便。本产品外壳 采用优质阻燃 ABS 材料，提高了安全防护等级和抗干扰能力。

技术参数

· 电源：AC/DC90V ～ 260V 50HZ。

· 功耗：≤ 10W。

· 使用环境：温度 -10~55℃、相对湿度≤ 75％ RH。

· 抗电强度：外壳与端子间大于 AC 2KV。

· 绝缘性能：外壳与端子间大于 100MΩ。

· 开关量输入：无源干接点输入。

模拟指示部分：( 注：失电状态下，所有指示均不亮 )

1、断路器状态指示：合闸时，合闸触点闭合，后端子1和8接通，红色垂直模拟条亮； 分闸时，分闸触点闭合，后端子 2 和 8 接通，绿色斜向模拟条亮。

2、手车位置指示：试验位置触点闭合时，后端子 3 和 8 接通，绿色水平模拟条亮； 工作位置触点闭合时，后端子 4 和 8 接通，红色垂直模拟条亮。

3、接地刀指示：接地刀合闸时，后端子 5 和 8 接通，红色垂直模拟条亮；接地 刀分闸时，后端子 5 和 8 断开，绿色斜向模拟条亮。

4、弹簧储能指示：弹簧已储能时，后端子6和8接通，红色指示灯亮；弹簧未储能时， 后端子 6 和 8 断开，绿色指示灯亮。

5、下 PT 位置指示：下 PT 运行时，后端子 7 和 8 接通，红色垂直模拟条亮；下 PT 停止时，后端子 7 和 8 断开，绿色垂直模拟条亮。

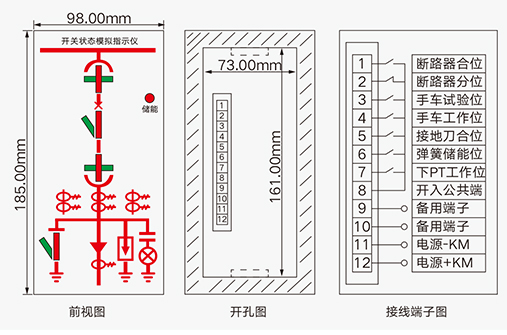

·产品外形、安装方式及接线端子图

1、外型尺寸：98mm( 宽 )x185mm( 高）x40mm( 深）。

2、开孔尺寸：73mm( 宽 )x161mm( 高）。

3、安装方式：面板开孔，嵌入式安装，安装支架直接固定。
