• 产品概述

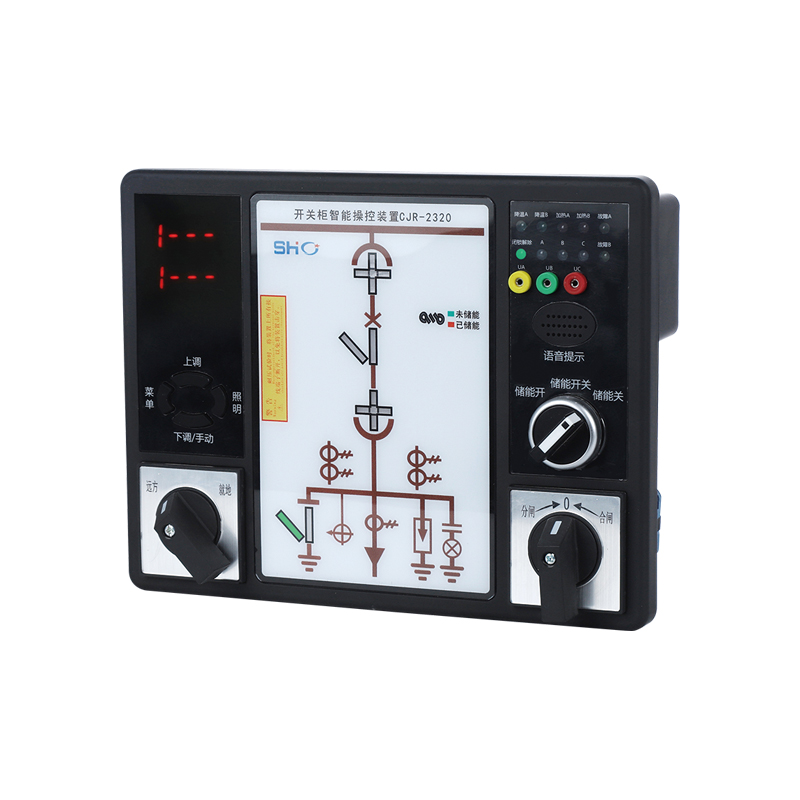

CJR-2320 开关柜智能操控装置是一种多功能、智能化模拟动态指示装置。用于 3-35kv 户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。可取 代现有的一次回路模拟、带电显示器、自动加热除湿控制器，具备了断路器分合闸状 态指示、储能指示、接地开关指示、手车位置指示、智能防误语音、温湿度数据测量 及数码管显示、RS485 通信接口等多项功能。配有柜内照明开关、储能开关、远程本 地转换开关、断路器分合闸转换开关。

本产品采用性能优良的单片机控制，采用工业级电子元件，采用独特的软硬件抗 干扰技术。与传统开关柜智能操控装置相比，可靠性更高，搞干扰能力更强。产品量 身订做：根据用户不同要求，进行不同的功能组合设计。本产品外观精致、美观，极 大地简化、美化了开关柜的面板。

主要功能

·高亮度 LED 显示

·一次模拟图动态指示

·温湿度测量显示，自动调节柜内温度及凝露

·高压带电指示、闭锁输出 ·四路负载接口

·加热器断线检测

·RS485 通信接口

·智能防误语音

·照明开关、储能开关、远程本地转换开关、分合闸转换开关

·人体感应 ( 选配 )）

技术特性

·供电电源：AC/DC 80-270V

·工作环境：-10℃ ~50℃，≤ 95%RH

·存贮环境：-40℃ ~80℃，≤ 95%RH

·抗电强度：外壳与端子间≥ AC2000V/1min

·绝缘性能：外壳与端子间≥ 100MΩ

·抗电磁干扰性能：符合 GB/T17626

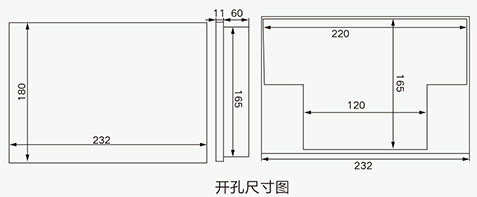

安装方式

外形尺寸：232×180×71mm

开孔尺寸：220×165mm

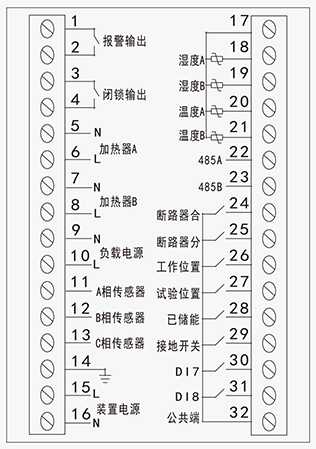

接线定义
