• 产品概述

适用范围

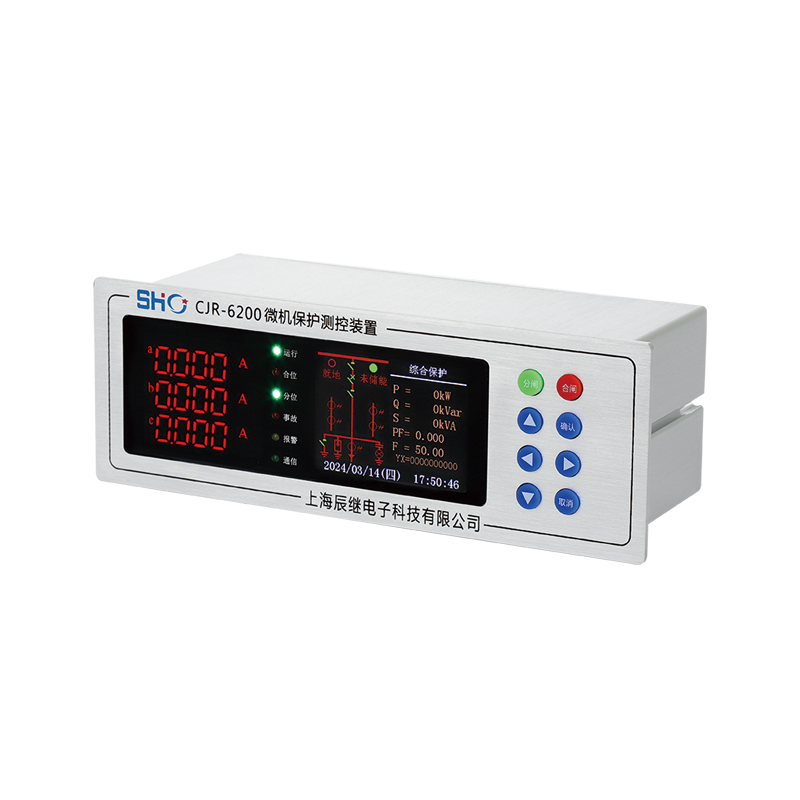

综合保护装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。为 35KV及以下电压等级架空线路、电缆线路、变压器、电容器等一次设备提供完善的保护功能，既可以分散在开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。

工作环境条件

· 环境温度：-10~+55℃

· 相对湿度：不大于 95%，无凝露

· 大气压力：86~106kPa

· 其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施试验的标准大气条件 :

        环境温度：+15~+35℃

        相对湿度：45%~75%

        大气压力：86~106kPa

· 储藏及运输：-25~+70℃

额定电气参数

· 测量范围及误差：

   保护电流：0.05In~20In，误差不超过 ±1% 或 ±0.05A

   测量电流：0.05In~2In，误差不超过 ±0.5% 或 ±0.03A

   保护电压：5~150V，误差不超过 ±1% 或 ±0.5V

· 过载能力：

   电流回路：

        2 倍额定电流可长期工作

        10 倍额定电流允许 10S

        20 倍额定电流允许 1S

   电压回路：

        1.2 倍额定电压可长期工作

        1.5 倍额定电压允许 10S

· 装置功耗：

   交流电流回路：不大于 1VA/ 相

   交流电压回路：不大于 1VA/ 相

   直流电压回路：

        正常工作时，不大于 10W

        保护动作时，不大于 15W

· 绝缘电阻：

用开路电压为 500V 的兆欧表测量其绝缘电阻，装置的各带电端子连在一起，对外露的非带电金属部件或外壳之间大于 100MΩ。

· 电流速断出口动作时间：不大于 35ms (1.2 倍动作电流 )

· 非电量出口动作时间：不大于 35ms

· 触点容量：

在直流感性负荷回路中 (C/R=7ms), 电压不超过 250VDC，且电流不超过 2.5A，触头断开容量为 50W；

在交流回路 (COSΦ=0.4，电压不超过 250VAC，且电流不超过 4A) 中，触头断开容量为 600VA；

在阻性负荷回路中 ( 交直流电压不超过 250V，电流不超过 10A) 中，触点最大断开容量 1500VA/400W。

触点允许长期接通不超过 5A 电流。

· 介质强度：

产品的开关量采集电路对地（即外壳或外露的非带电金属零件）能承受500V（有效值）、50Hz的交流试验电压，历时1min，而无击穿或闪络现象。

其余各带电端子连在一起，对外露的非带电金属部分或外壳之间，以及装置中无电气联系的各导电电路之间，应能承受交流有效值 2000V/50Hz 的试验电压，历时 1min 无绝缘击穿闪络现象。当复查介质强度时，试验电压值应为规定值的 75%。

· 振动：符合 IEC60255-21-1 中 3.2.1、3.2.2 的有关规定。

· 冲击：符合 GB/T14537-1993 中 4.2.1、4.2.2 的有关规定。

· 碰撞：符合 GB/14537-1993 中 4.3 的有关规定。

· 抗电磁干扰性能：

       符合 GB/T14598.13-2008 标准 III 级震荡波抗扰度检验合格。

       符合 GB/T14598.14-1998 标准 III 级静电放电抗扰度试验合格。

       符合 GB/T14598.9 -1998 标准 III 级射频电磁场辐射抗扰度试验合格。

       符合 GB/T14598.10-2007 标准 III 级电快速瞬变抗扰度试验合格。

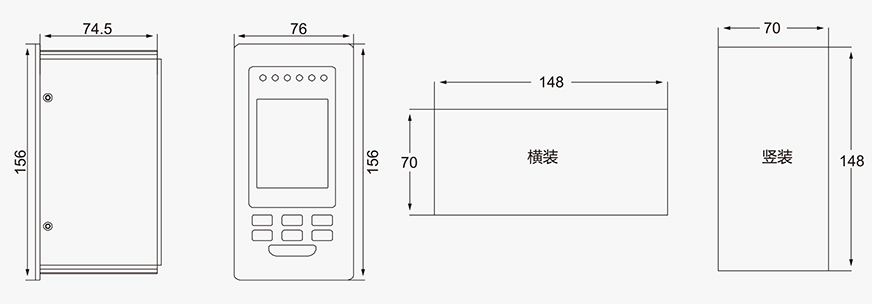

外形及开孔尺寸

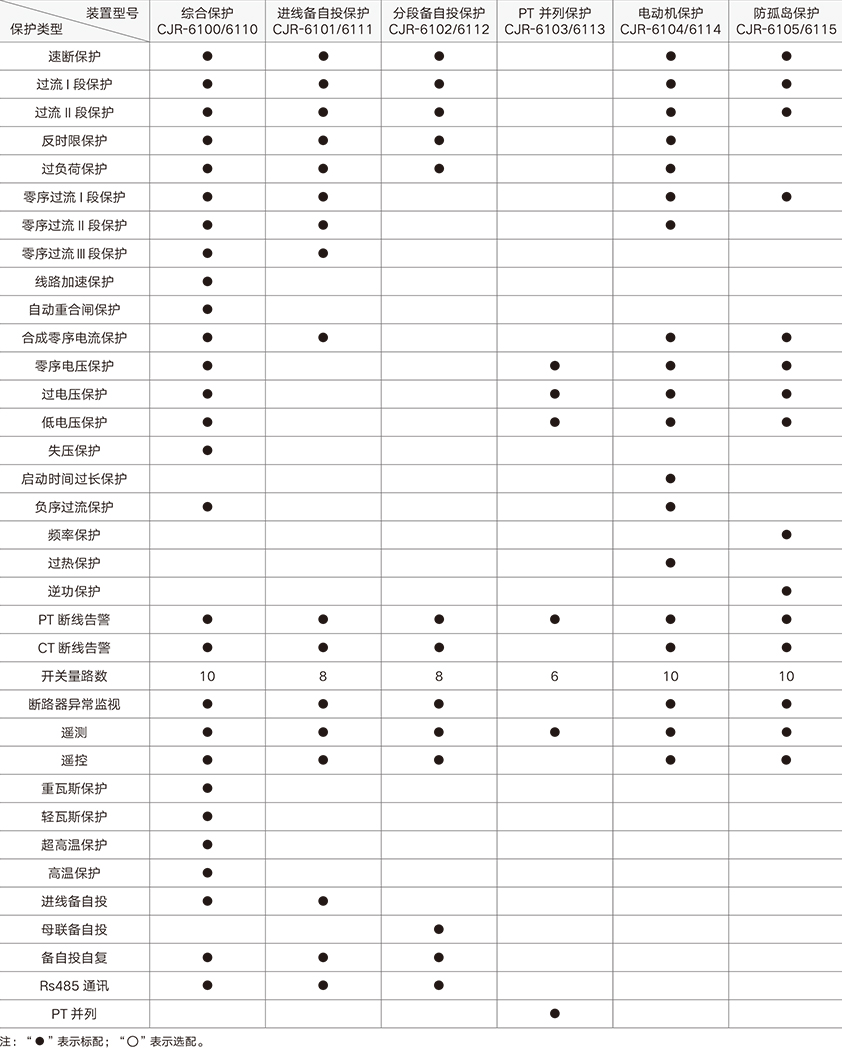

选型表

保护动作原理

·速断保护、3 段式过流保护

当三相电流中任意一相电流超过电流整定值时启动计时器，计时达到相应的动作延时后，保护动作并记录相应的事件信息。相应保护逻辑如下图所示。

另外过流3段还可以选择反时限动作，并且提供满足国际电工委员会(IEC255-4)规定的3种反时限特性：

式中：tP 为时间常数，IP 为反时限启动电流，I 为实际运行电流，t 为动作延时。

·后加速保护

本装置配备有独立的加速段保护。当断路器由分变合 3 秒内电流大于加速段电流定值并达到后加速延时后保护动作，并记录相应的事件信息。 相应保护逻辑如下图所示。

·过负荷保护

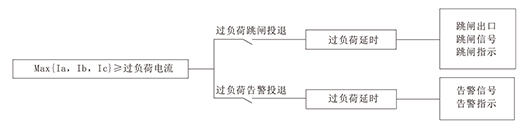

当三相电流中任意一相电流超过整定值并达到相应整定延时后保护动作（可动作于告警或者跳闸），并记录相应的事件信息。相应保护逻辑如 下图所示。

·零序过流

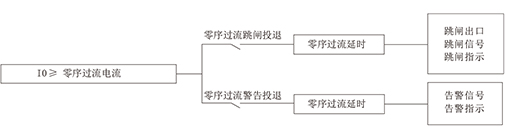

装置配有三段零序过流保护，每一段可单独整定定值，并可选择告警或跳闸，零序电流可以选择外部独立的零序互感器，也可选择内部合成零 序 3I0，当零序电流大于相应的整定电流并达到相应的整定延时时保护动作。相应保护逻辑如下图所示。

另外零序过流 3 段还可以选择反时限动作，同样提供满足国际电工委员会 (IEC255-4) 规定的 3 种反时限特性供用户选择。

式中：tP 为时间常数，IP 为反时限启动电流，I 为实际运行电流，t 为动作延时。

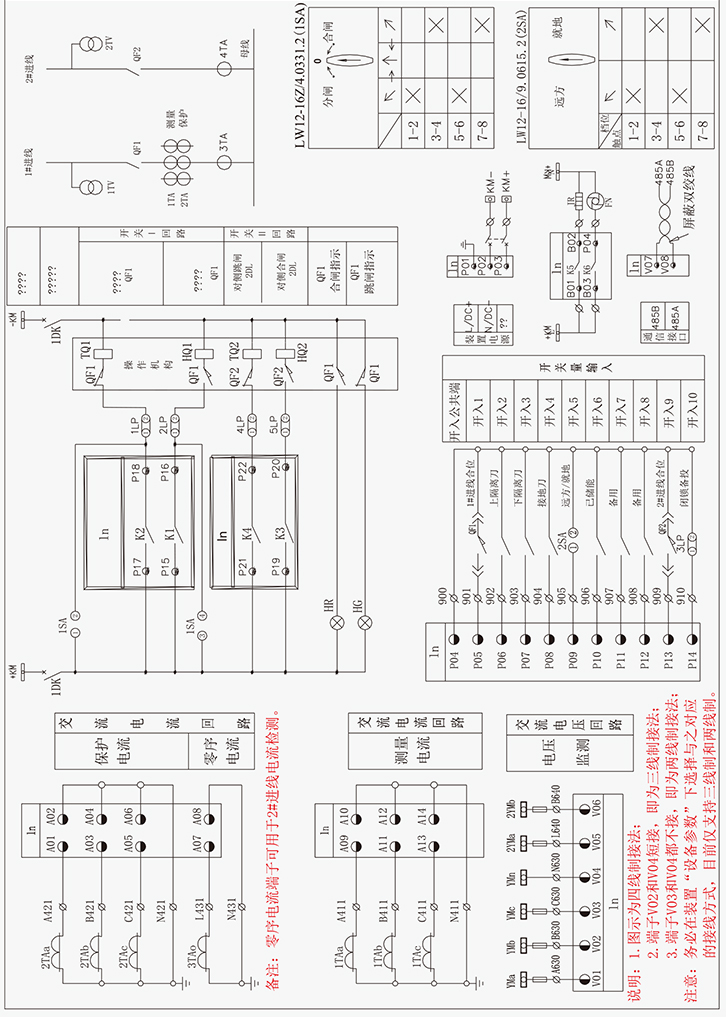

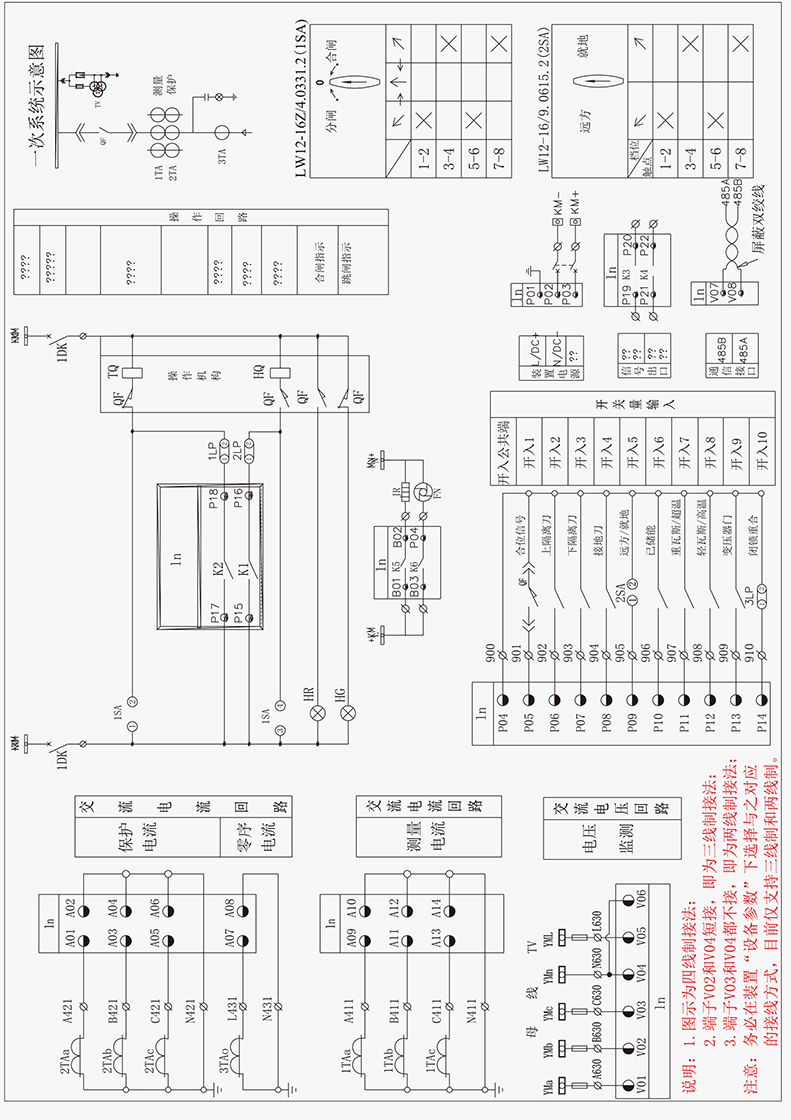

装置接线示意图
