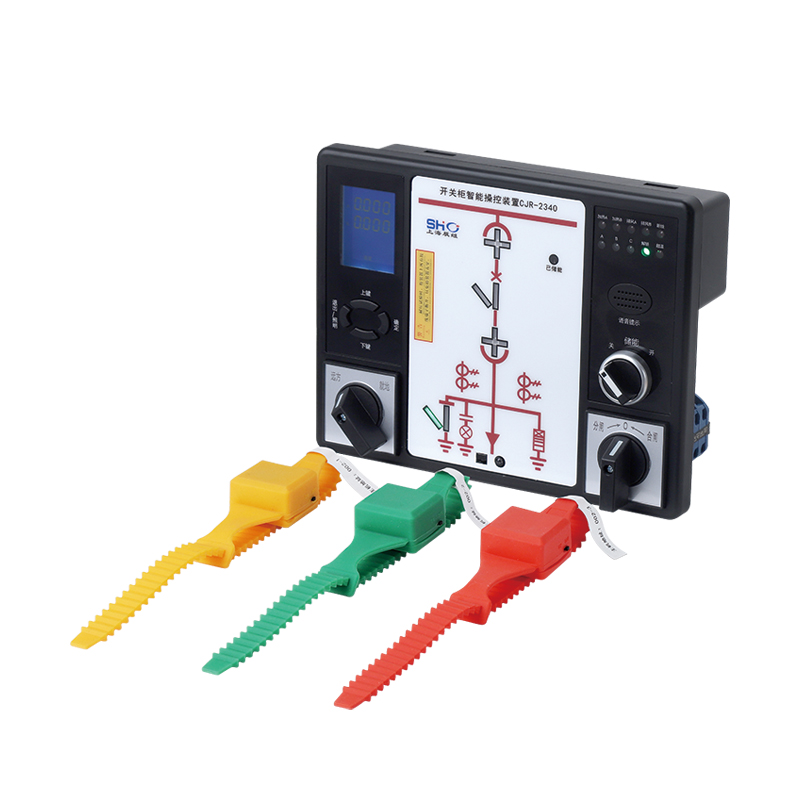

本产品是一款全新概念的开关柜智能操控装置，其功能强大，适用于 3-35KV 户 内的中置柜、手车柜、固定柜、环网柜等多种开关柜。

本产品采用单片机智能化控制，可判断并显示开关分合状态、开关手车位置，对 误操作作出语音警告提示。它可以实时采集柜内的温度和湿度，并根据用户设置自动 调节柜内温湿度环境。本产品还可提示用户高压是否带电，并根据情况实施电磁锁工 作状态。本产品可以选配母线触头测温，可带 3 点测温、6 点测温、9 点测温、12 点 测温等，可实时监视母排、断路器上下触头等接点的温度，本产品的 RS485 通讯接 口可使装置与变电站其它设备组成实时的微机防误监控系统。

本产品采用独特的抗干扰设计和工业级的电子元件制造，抗干扰能力强，可靠性高。 公司除拥有以上系列标准配置产品以外，还可根据用户要求，为用户量身定做不同功 能组合产品，适应用户的多样化需求。

技术指标

·工作电压：

        装置供电：AC/DC220V±10%50HZ。

        负载供电：AC220V±10% 50HZ。

·电压回路功耗：≤ 15VA。

·抗电强度：外壳与端子间≥ AC2000V。

·绝缘性能：外壳与端子间大于 100MΩ。

·通讯：RS485 接口，MODBUS 协议，出厂地址可设，波特率 9600。

·温湿度控制范围：温度 0℃ -120℃湿度 0%RH-95%RH。

·触头温度测量：可选配 3 点测温、6 点测温、9 点测温、12 点测温等。

·测量精度：温度 ±2℃湿度 ±5%RH。

·多电量测量 ( 选配 )：测量三相电压、电流、功率、功率因数、电能等。

·工作环境：正常工作温度 -20℃ -70℃，年平均湿度≤ 95%。

·抗电磁干扰性能：符合 IEC60255-22 的标准规定。 ·显示方式：蓝屏液晶显示。

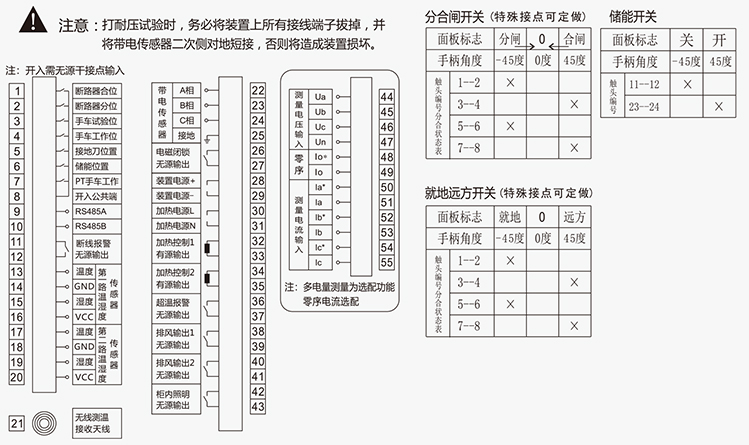

接线说明
